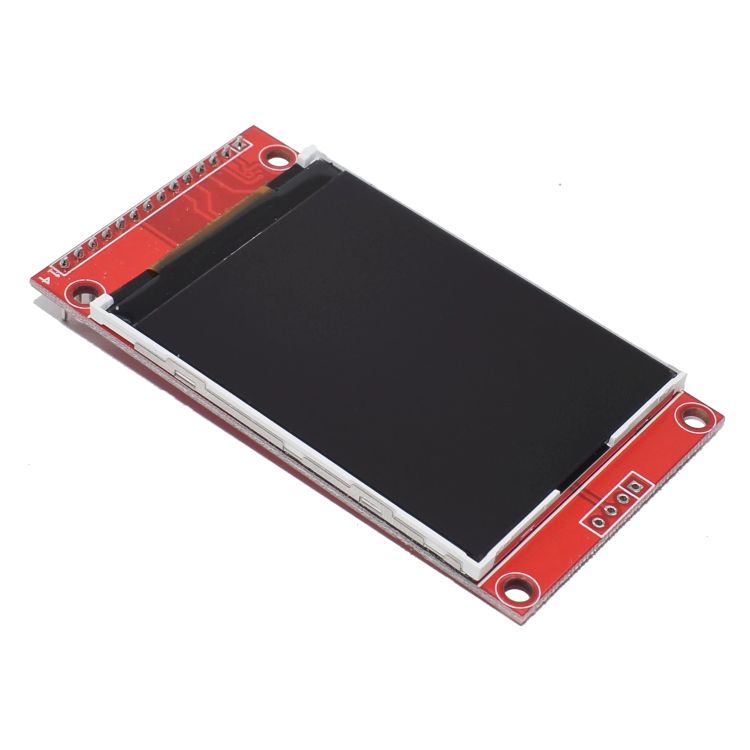

2.4″ 240×320 pixeles SPI TFT kijelző modul SD kártyaolvasóval ILI9341 vezérlővel

4.190Ft

Még készleten: 6 db

Kategória:

Leírás

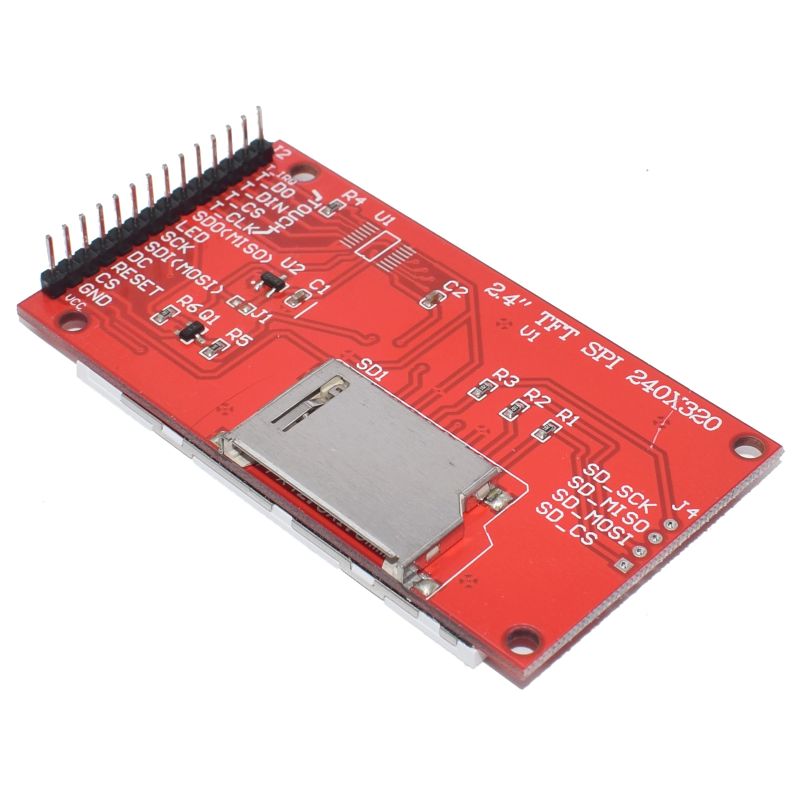

A panelre 14 pines tüskesorral lehet csatlakozni. Mivel a vezérlője 3.3 V-os, van rajta egy 3.3V-os stabilizátor, ezáltal 5 V-ról is működtethető, viszont szintillesztőt nem tartalmaz.

Ha 3.3 V-ról akarjuk vezérelni, akkor 5 V-os táplálás esetén nincs tennivalónk, 3.3 V-os táplálás esetén a nyákon a J1 jelölésű forrpontokat össze kell köni, áthidalva a stabilizátort.

Ha 5 V-ról vezéreljük (pl. ATmega mikrokontrollerrel), a megbízható működéshez vagy szintillesztő IC-t kell beilleszteni, vagy legalább egy-egy 10 kΩ-os ellenálláson keresztül kell a jelvezetékeket bekötni az SDO kivételével.

Mindenfajta mikrokontrollerrel, többek között Arduino könyvtárakkal is használható. Az SD kártya használatához külön tüskesor beforrasztása szükséges.
