Leírás

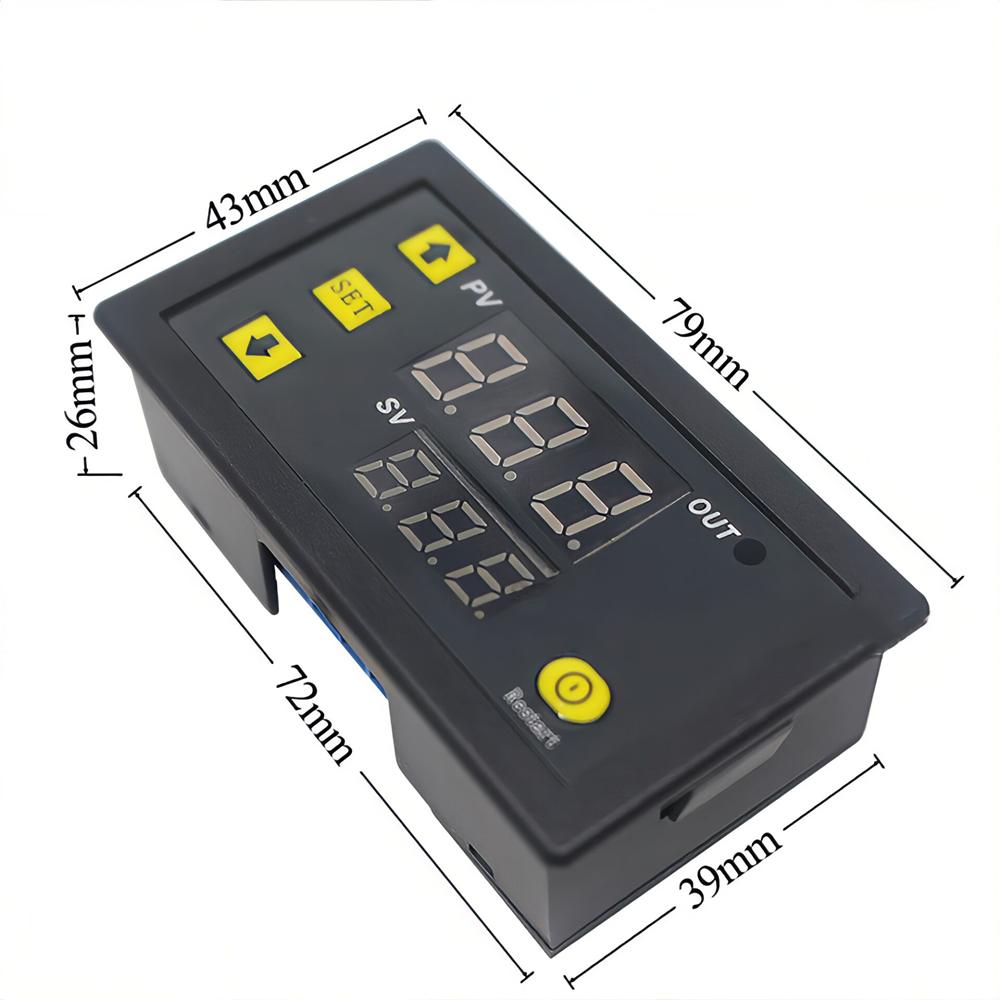

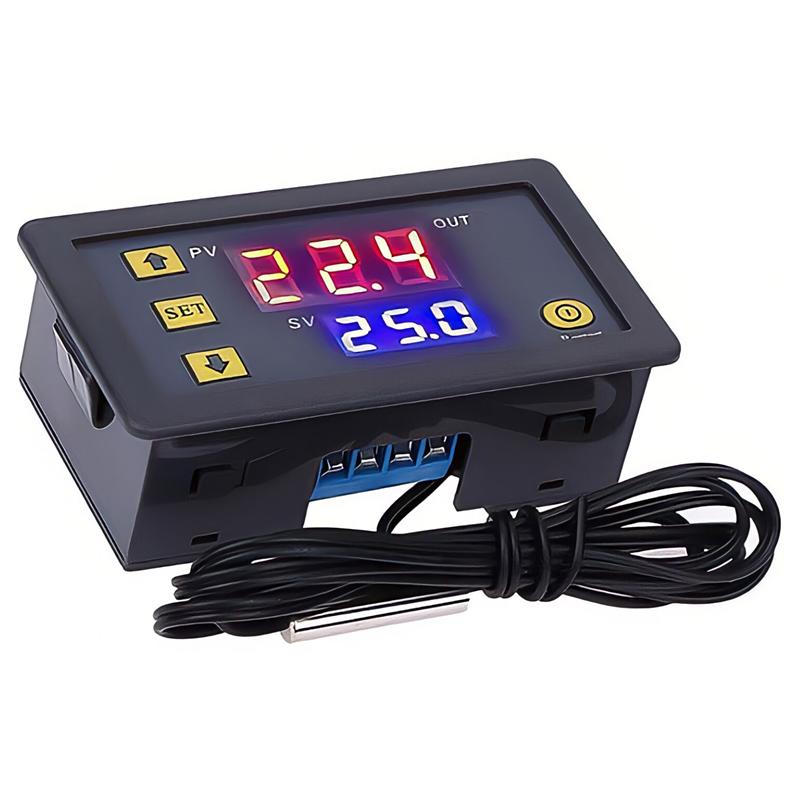

Fűtésre és hűtésre is használható precíz, kis méretű digitális termosztát kettős LED kijelzővel, külső hőmérséklet érzékelővel. Kialakítása lehetővé teszi egy panelre (szerelődoboz, műanyag, fa vagy fém ház előlapjára) szerelését egy mozdulattal.

• Beállítható hőmérséklet tartomány: -50 – +99 °C
• Hőmérséklet felbontás: 0.1 °C
• Pontosság: ± 1°C
• Kapcsolási hiszterézis: állítható 0.1 – 10 °C között
• Két állapotú (NO/NC) relé kimenet, max. 250V 10A
• A beállított értékek megőrzése áramszünet esetén

Beállítás menete:

SET gombot megnyomva a LE/FEL gombokkal a kívánt hőmérsékletet lehet beállítani.

A SET gombot hosszan nyomva további 6 állítható paraméter között lehet váltani:

• P0 – Fűtési (H) és hűtési (C) üzemmód közti váltás
• P1 – be/kikapcsolás közti hőmérséklet különbség (hiszterézis) (0.1 – 15 °C)
• P2 – Maximális működési hőmérséklet – ha véletlenül e fölé menne bármilyen okból a hőmérséklet, mindenképpen kikapcsol
• P3 – Minimális működési hőmérséklet – ha véletlenül ez alá menne bármilyen okból a hőmérséklet, mindenképpen kikapcsol
• P4 – Hőmérséklet kalibráció (-10 – +10 °C) – ha nem pontos a kijelzett hőmérséklet, ezzel az értékkel pontosítható
• P5 – Bekapcsolási időzítés – a beállított hőmérséklet elérése után ennyi perccel kapcsol be

Le-Fel gombokkal be kell állítani a paraméter értékét, majd a SET gombbal jóváhagyni a beállítást. A kijelzés kis idő után visszavált az alap üzemmódra.

A LE+FEL gombok egyidejű nyomva tartása közben feszültség alá helyezve, a gyári alapbeállításokra állítható vissza.

Tápfeszültség: 110 – 240 V a VCC és GND pontok közzé kell kötni.

A hálózati feszültség jelenléte miatt áramütés veszélye fennáll, a szerelést csak hozzáértő személy végezheti!
