Leírás

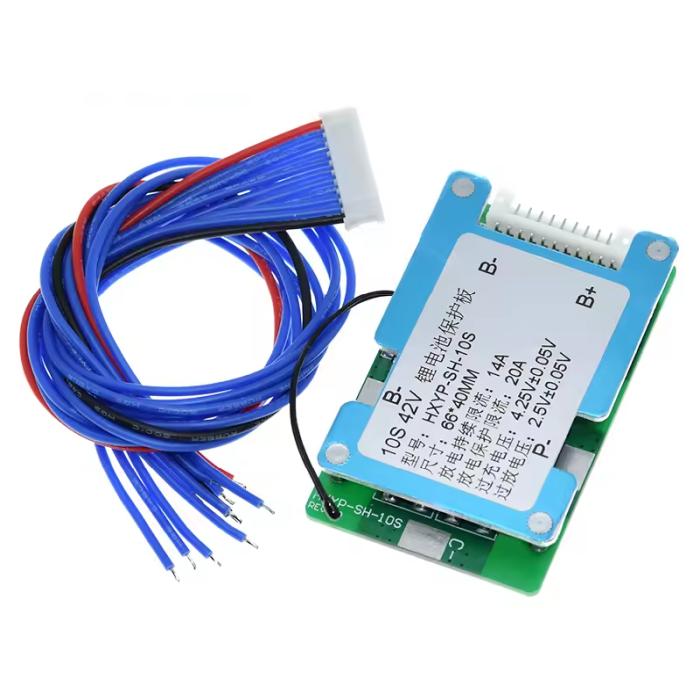

Ez az áramkör megvéd tíz sorba kötött Li-ion akkumulátor cellát a túltöltéstől, túlzott terheléstől, rövidzártól és mélykisüléstől. Ezek az események “halálosak” az akkumulátorokra, ezzel megakadályozható a gyors tönkremenetel.

A modul nem végez kiegyenlítést, ezért a sorba kötött akkumulátor cellák kapacitása nagyon egyforma kell legyen, vagy külső balansz áramkör használata javasolt.

A modul párhuzamos bekötésű, a töltés és terhelés ugyanazon a vezetékpáron történik a mellékelt ábra szerint, a ‘P-‘ csatlakozási pontot nem kell bekötni.

A mellékelt 40 cm hosszúságú csatlakozós kábelre sorrendben az akkumulátorok csatlakozó pontjait kell kötni a fekete 0 V-tól a piros +42 V-ig.

Nagy áramú használat esetén az áramkör fém felületét valamilyen hűtőfelületre lehet rögzíteni, így alacsonyabb hőmérsékleten lehet tartani a modult.

Az áramkör 10 A töltő és 14 A kisütő áramot bír folyamatosan, a kisütő áram rövid ideig max. 20 A lehet.

• Töltőfeszültség: 42 V
• Túltöltés érzékelés küszöbfeszültsége: 4.25 V
• Túltöltés érzékelés visszakapcsolási szintje: 4.15 V
• Kisülés küszöbfeszültsége: 2.5 V
• Kisülés visszakapcsolási feszültsége: 3.0 V
• Túláram érzékelés szintje: 20 A
• Túlterhelésből automatikus visszaállás
• Rövidzár érzékelési idő: 250 uS
• Fő áramkör max. belső ellenállása: 50 mΩ
• Saját áramfelvétel: 40 uA
• Működési hőmérséklet tartomány: -30 – +50 °C
• Vezeték szakadás védelem
• Mérete: 66*40*7 mm
