Leírás

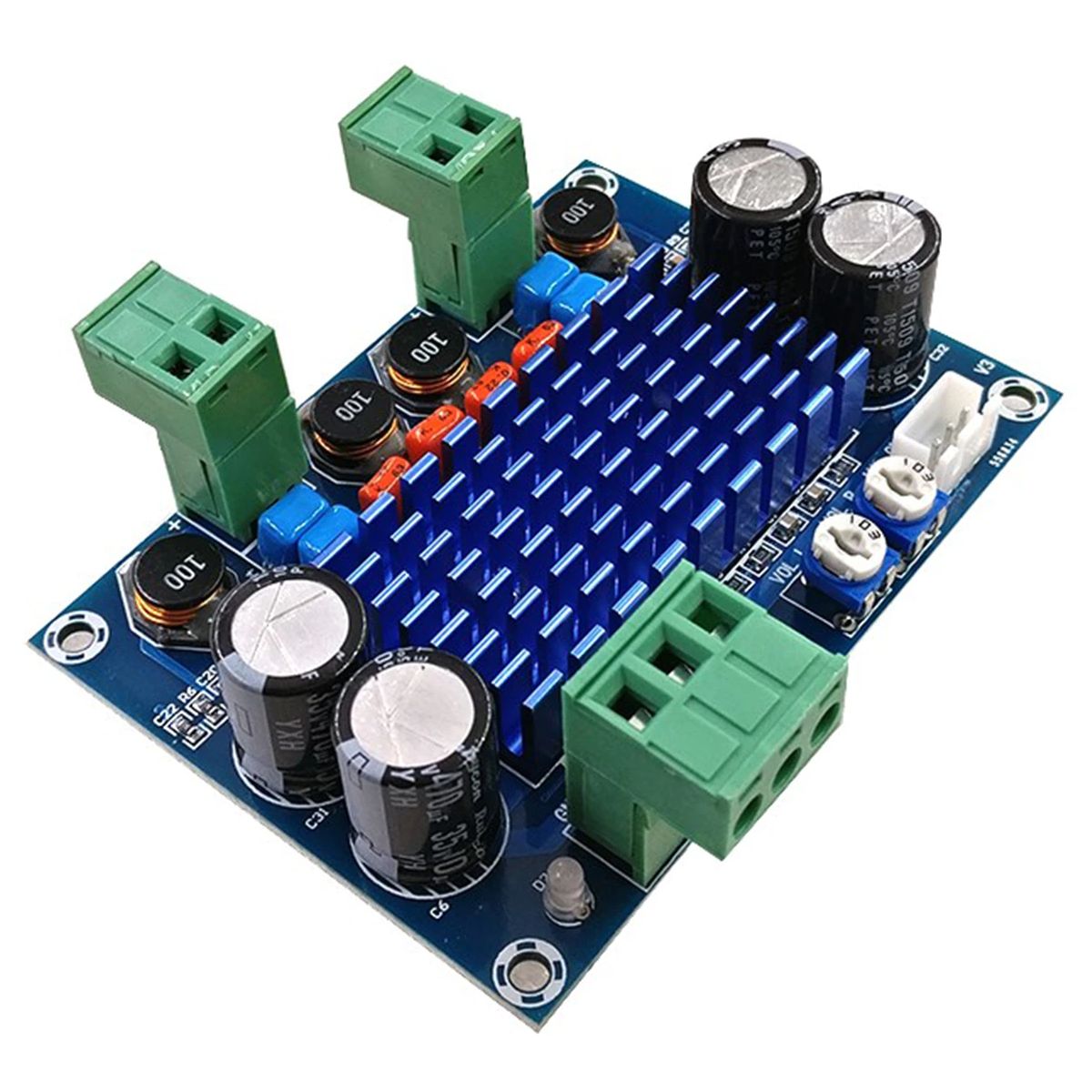

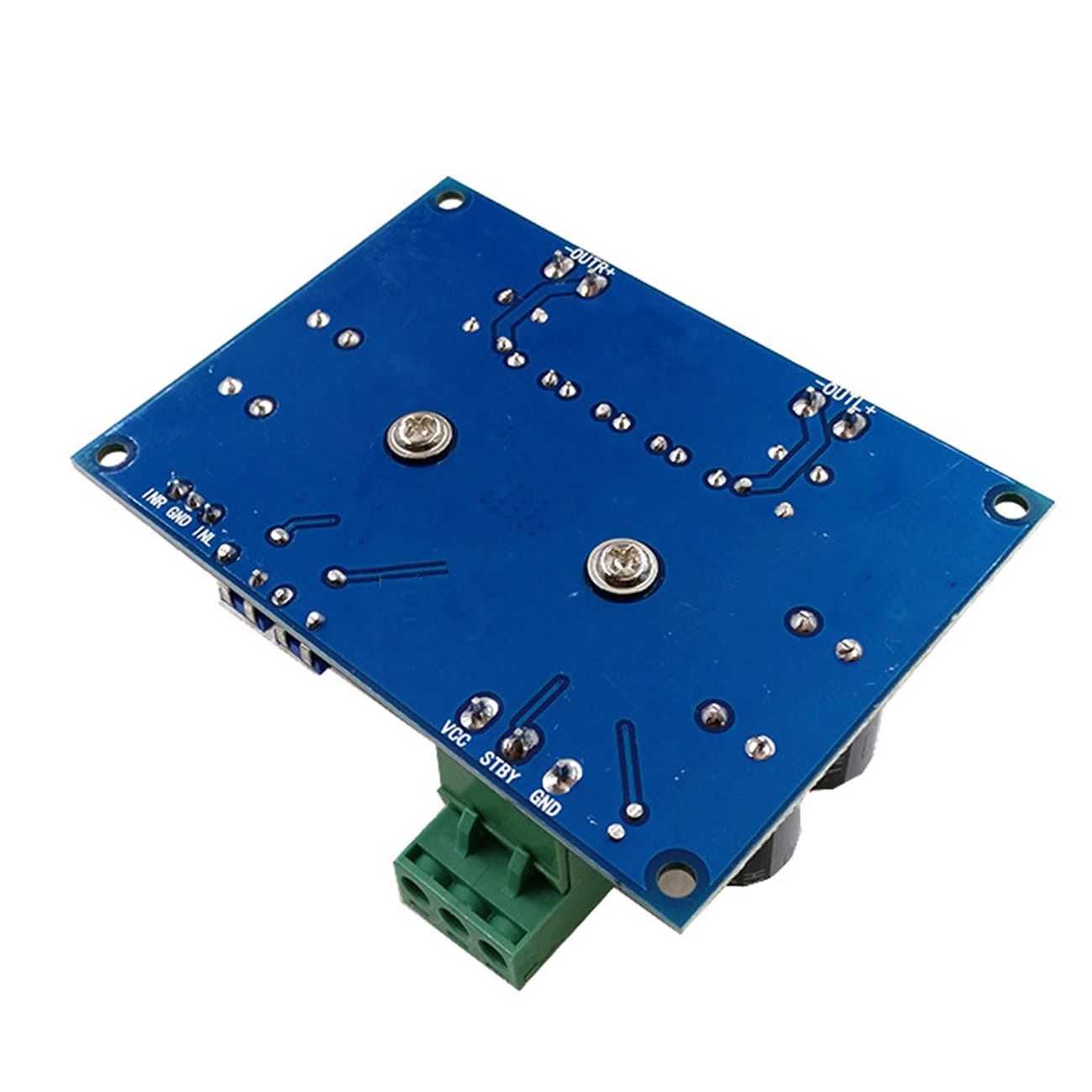

A TPA3116D2 egy kiváló minőségű digitális végfok IC a Texas Instruments műhelyéből. Ebből van építve ez a kis panel. Átgondoltan megtervezett, jó alkatrészekből épített áramkör kicsit hanyagul összerakva. Minimális munkával a hűtőborda megigazítható, rendesen csavarokkal rögzíthető ( a helye megvan ), kis hővezető pasztával javítható a hőleadás. Ha az elektrolit kondenzátorokat és tekercseket is kicseréljük kicsit jobb minőségűre, egy igazán prémium minőségű erősítőt kapunk igen kedvező áron.

De ha ezekkel nem akarunk bajlódni, akkor is kiválóan fog működni.

A szerelés megkönnyítésére összedugható csatlakozókat tartalmaz.

Tápfeszültség: 4.5 – 26 V

Hangszóró impedanciája: 4 – 8 Ohm

Teljesítmény hatásfok: 90% fölötti

Harmonikus torzítás + zaj: 0.5% alatt

A két csatorna erősítését egy-egy trimmerrel lehet beállítani. Ezek helyére akár egy 2×100 KOhm-os potméter köthető hangerőszabályzónak.

Nagy teljesítményen sem melegszik nagyon a hűtője, de beépítésnél mindenképpen jó szellőzést kell neki biztosítani.

Maximális kimenő teljesítmény:

• 21V, 4 Ohm esetén 2x50W
• 24V, 8 Ohm esetén 2x30W
• 15V, 8 Ohm esetén 2x15W

Figyelem! Sok üzletben ezt a terméket 2×100 – 2x120W-osnak árulják. Ez csalás, megtévesztés, a panel nem tud ennyit!
