EEPROM programozó készlet 24-es és 25-ös SPI és IIC memóriákhoz CH341-el

3.900Ft

Még készleten: 3 db

Kategóriák: , , ,

Leírás

Ez az USB csatlakozású programozó készlet alkalmas a leggyakoribb SPI és IIC buszos eepromok programozására. Használható Windows, Mac OSX, Linux, és Android rendszereken is. Windowshoz először le kell tölteni a CH341A Programmer v1.4.zip fájlt, és a benne levő CH341PAR.EXE futtatásával fel kell telepíteni az eszköz USB driverét. Ezután már csak futtatni kell a “CH341A Programmer v1.4” mappában levő CH341AFree.exe programot.

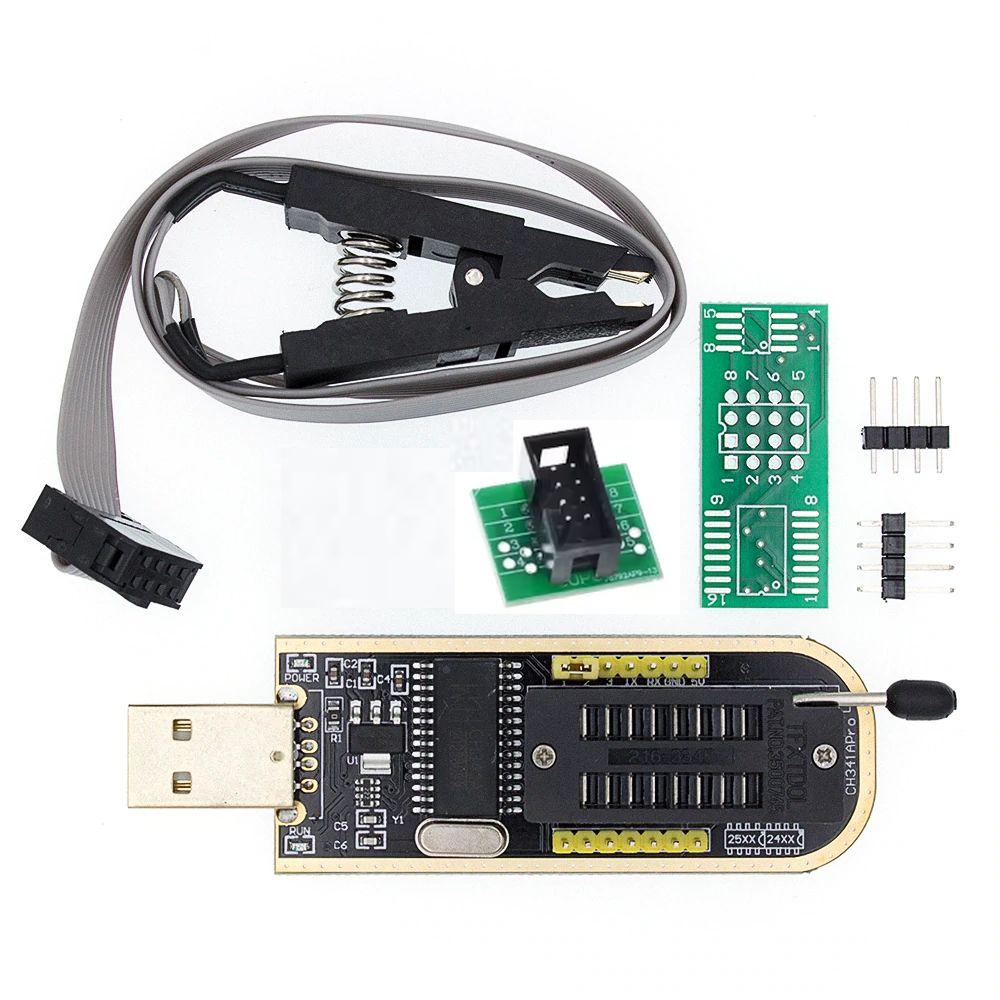

A programozóba közvetlenül behelyezhetőek a DIP tokozású 24-es és 25-ös sorozatú memória IC-k, vagy a mellékelt csipeszes kiegészítővel szerencsés esetben akár kiforrasztás nélkül, áramkörön belül (természetesen kikapcsolt állapotban) is programozhatóak.

Felületszerelt áramkör esetén az IC-t mindenképpen ki kell forrasztani, és a programozás idejére fel lehet forrasztani a mellékelt kis átalakító nyákra.

Az IC foglalat melletti sárga tüskesorra kivezetve az áramkör sima USB-TTL soros átalakítóként is használható, pl. mikrokontrolleres fejlesztő modulra csatlakoztatva. Ehhez a tüskesor 1-2 lábai közötti jumpert a 2-3 közzé kell dugni. Windows 10-es driver: CH341SER.zip

A programozó fel van készítve 3.3 és 5 voltos memória modulok programozására is, de sajnálatos módon egy tervezési hiba miatt csak 5 voltos módban működik megbízhatóan. A 3.3 voltos memóriák biztonságos kezeléséhez egy kis átalakítás szükséges, ez után viszont már nem tud 5 volttal működni, viszont ma már nem jellemző a csakis 5 voltról működő memóriák használata. Az átalakítás pontos leírása a https://github.com/OpenIPC/wiki/blob/master/en/hardware-programmer-ch341a-voltage-fix.md oldalon található, a lényege:

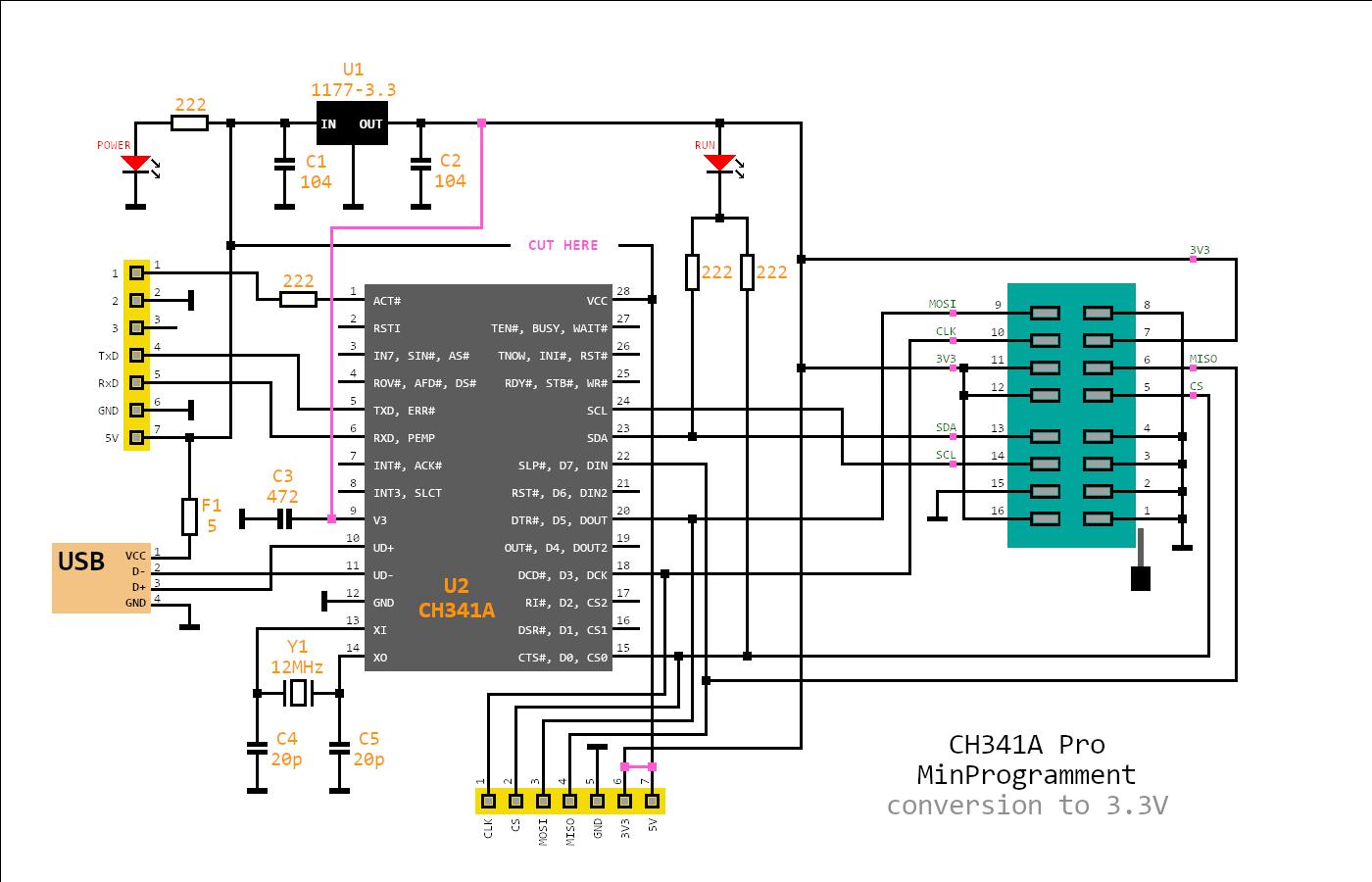

Az eszköz kapcsolási rajza, az átalakítások rózsaszín vonallal vannak jelölve:

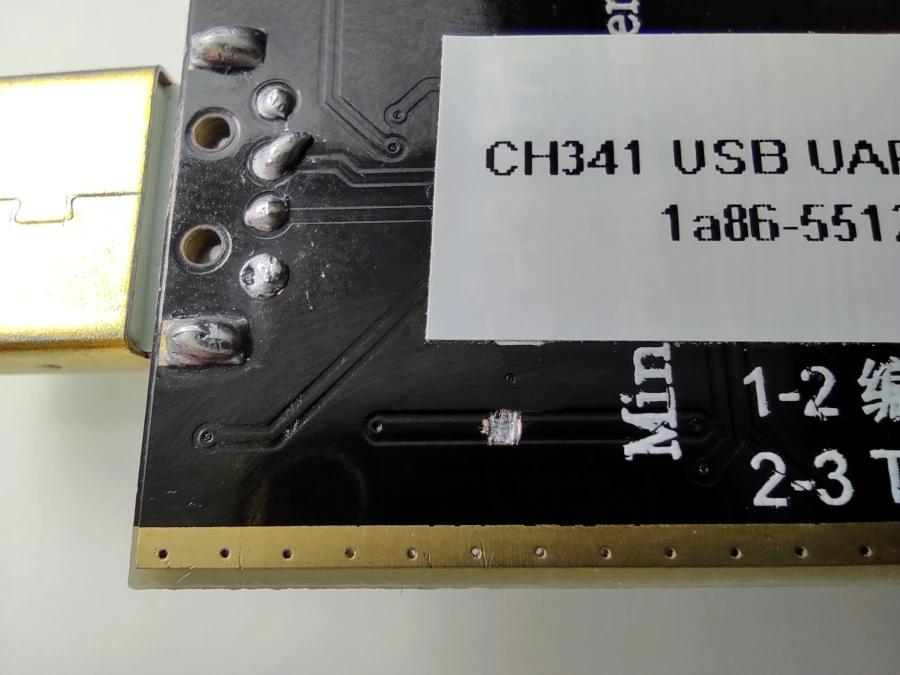

A nyák hátoldalán át kell vágni a jelölt 5 voltos tápvezetéket:

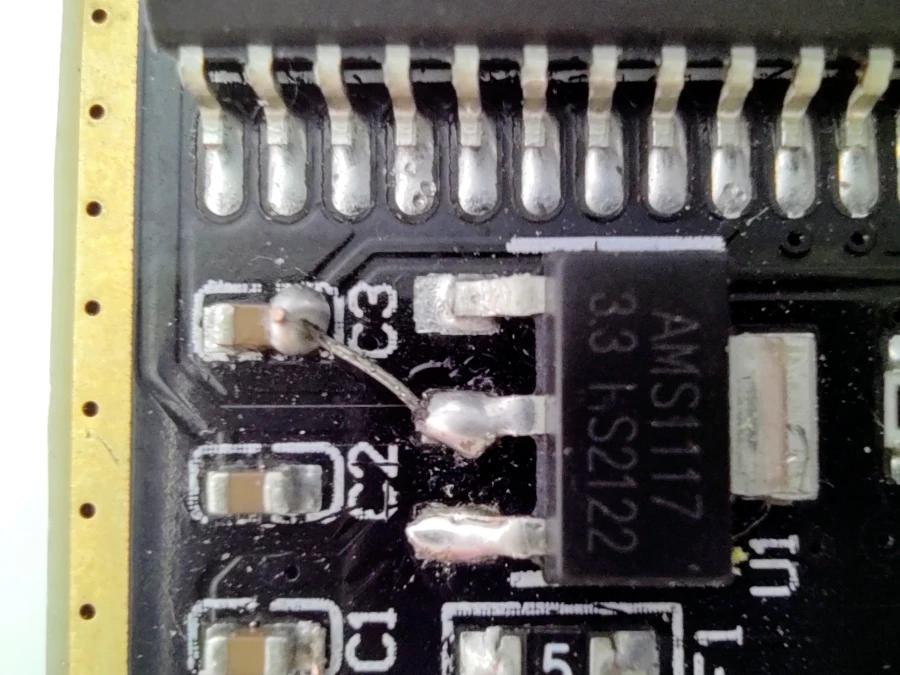

Majd a másik oldalán egy pici vezetékdarab ráforrasztásával pótolni azt 3.3 voltról:

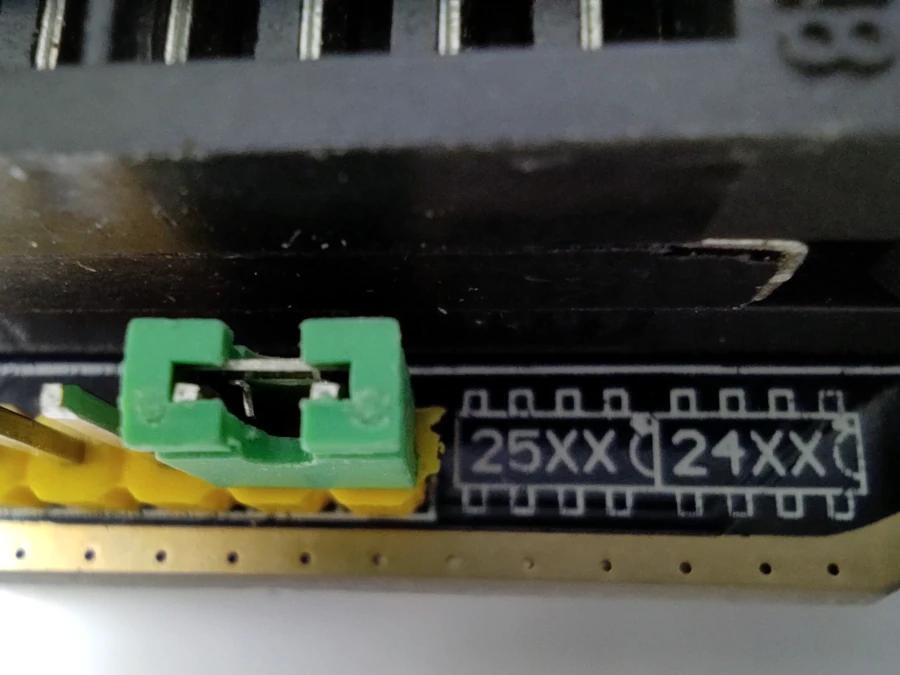

utolsó lépésként még egy jumpert kell rádugni a kép szerint (vagy a két lábat összehajtani és összeforrasztani, az eredeti funkcióját már úgy sem tudja ellátni):

Amennyiben nem szeretnél ezzel az átalakítással foglalkozni, nincs hozzá eszközöd vagy tapasztalatod, nálunk az átalakított verziót is meg lehet vásárolni:

Napjainkban egyre gyakoribbak az 1.8 voltos memóriák (pl. alaplapok BIOS epromja), ezek kezelésére közvetlenül nem alkalmas, viszont be lehet hozzá szerezni egy szintillesztő modult, ennek segítségével biztonságosan programozhatóak ezek az eepromok is.
