Leírás

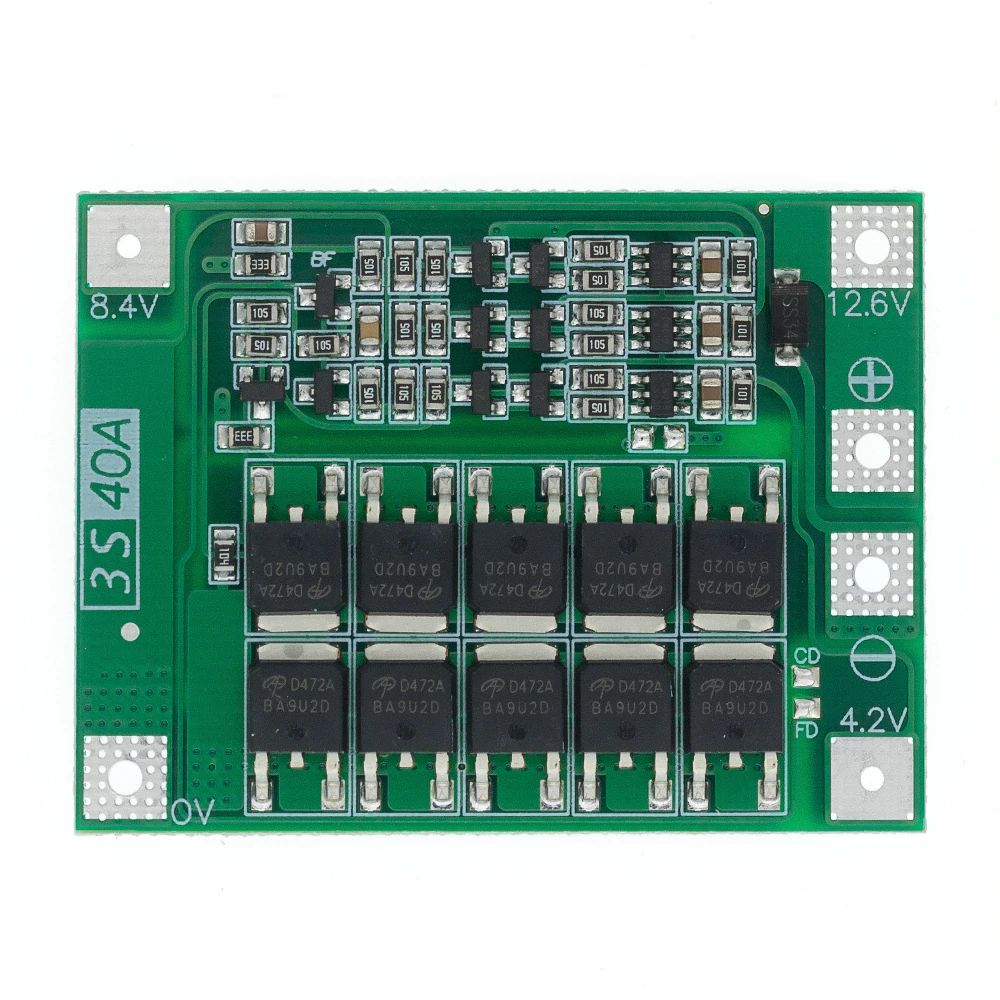

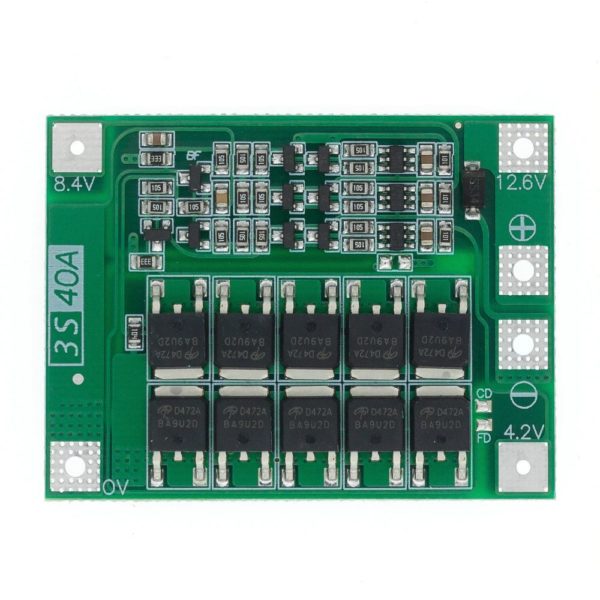

Ez az áramkör megvéd három sorba kötött Li-ion akkumulátor cellát a túltöltéstől, túlzott terheléstől, rövidzártól és mélykisüléstől. Ezek az események “halálosak” az akkumulátorokra, ezzel megakadályozható a gyors tönkremenetel.

Az áramkör 20 A töltő és 40 A kisütő áramot bír tartósan, 80 A-nél lekapcsol megvédve az akkumulátorokat.

Tartós nagy áramú hsználat esetén a rajta levő FET-ek erősen melegedhetnek, ilyenkor célszerű egy-egy pici, vagy még jobb az összesre egy nagy hűtőborda felragasztása. Aktív, ventillátoros hűtés is sokat segíthet.

Csak akkor hatásos, ha az akkumulátorok közbenső pontjai is rá van kötve.

Előfordulhat, hogy a BMS bekötése után a kimeneten nem jelentkezik az elvárt feszültség. Ennek oka, hogy a BMS elektronikája nem inicializálódott megfelelően, és letiltott állapotba került. Ezt a jelenséget úgy lehet megszűntetni, hogy kis időre rá kell kapcsolni a töltőfeszültséget. Ez után normalizálódik a működés.

Cikkünk a témában: BMS: balansz vagy nem balansz – Ez itt a kérdés
